Batterien wechseln

Erstellt von Stefan

Batteriewechsel eines Elektroschock Kugelschreiber

Es gibt zwei verschiedene Wege um eine ungefährliche  große Spannung aufzubauen: Erzeugung durch einen Piezokristall (Feuerzeug) oder durch die Transformation einer internen Gleichspannungsquelle. Bei einem Elektroschock Kugelschreiber wird die Hochspannung durch interne eingebaute Batterien aufgebaut.

Die abzugebenen Elektroschocks sind durch die Ladungsmengen der eingebauten Knopfzellen begrenzt. Die Ladungsmenge einer einzelnen Batterie wird in Milliamperestunden angegeben.


Demnach ist klar, nach jedem erfolgreich geschocktem Opfer sinkt die Ladungsmenge der Knopfzellen. Es gibt allerdings einen klaren Vorteil: Jeder abgegebene Elektroschock dauert nur ein paar Millisekunden, typischerweise wird der Stift sofort nach Betätigung losgelassen. Es findet daher kein konstanter Stromfluss statt, damit ist sichergestellt das eine Batterieladung den Scherzartikel für mehrere Jahre leben lässt.

Die Zeit für einen Batteriewechsel ist gekommen wenn bei Knopfdruck nur ein sehr schwacher Stromfluss zu spüren ist. Ich dieser Anleitung verwende ich den Elektroschock Kugelschreiber von Kulischocker.

Mein Motto ist “Bilder sagen mehr als tausend Worte”, wunder Dich also nicht über meinen kleinen “Bildband”. Ich empfehle den Batteriewechsel nur dann, wenn ein schwacher oder kein Stromfluss zu spüren ist. Lass mich nun anfangen :)


Benötigtes Werkzeug für Batteriewechsel



Für den Austausch der Knopfzellen benötigen wir folgende Komponenten:

  • Stromschlag Kuli (schwacher oder überhaupt kein Elektroschock spürbar)
  • kleines Messer mit einer schmalen Klinge
  • 4 neue Knopfzellen


Ich möchte nun kurz auf die notwendigen Batterien eingehen. Hier nun die technischen Details:

  • Anzahl: 4
  • Internationale Baugrößen: Knopfzelle AG3 oder SR41 oder 392 MD
  • Größe: 3,9 mm (Höhe) x 7,9 mm (Durchmesser)
  • Gewicht: 0,69 Gramm
  • Kapazität: ungefähr 40 mAh

Ich habe sehr gute Erfahrungen mit der Knopfzelle ENERGIZER 392 gemacht. Die Batterien sind extrem langlebig und haben nur eine Selbstentladungsquote von unter 1% pro Jahr. Der Hersteller selbst wirbt mit einer Haltbarkeit von bis zu 10 Jahren ohne nennenswerte Qualitätsverluste. Batterien dieses Types AG3 / SR41 / 392 sind Standard und können problemlos in jedem gut sortiertem Haushaltsgeschäft erworben werden. Meist bekommt man schon unter 5 Euro ein ganzes Set von Knopfzellen.



Ein kleiner Tipp am Rande: Befindet sich die Spannung einer Knopfzelle im Bereich  1,45 – 1,59 Volt, so ist diese völlig in Ordnung. Spannungen unter dem Bereich von 1,40 Volt sind kritisch und bedeuten das Ende der Lebensdauer. Die Spannung wird mit einem normalem Voltmeter gemessen: Knopfzelle auf den Tisch legen sodass der kleine Pol nach oben zeigt. Nun nimmt man den + Pol des Messgerätes und hält ihn an die Seite der Knopfzelle. Den – Pol hält man nun direkt auf den oberen Pol der Batterie und Dein Voltmeter zeigt nun die aktuelle Gleichspannung an.



Öffnung des Scherzartikel Gehäuses

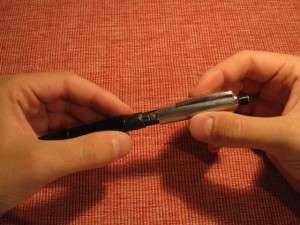

Der Kugelschreiber befindet sich in der Mitte, linke Hand umfasst den unteren Teil mit der Mine, rechte Hand umfasst den oberen Teil mit dem Drücker. Sei bitte mit Deiner rechten Hand vorsichtig: Kommst Du mit dem inneren Deiner Hand an den Drücker während Deine Finger das Gehäuse halten, so bekommst Du einen Elektroschock! Immer dabei aufpassen, ich habe bereits unangenehme Erfahrungen gemacht :)

Vorsichtig nun an beiden Enden ziehen und die beiden Hälften gehen auseinander. Die Gehäusehälften sind nicht zusammengeklebt, auch nicht verklipst. Der Scherzartikel wurde so konstruiert, das man problemlos die Batterien tauschen kann.

So, das Innere wird nun sichtbar. Rechts halten wir nun das Metallgehäuse zwischen den Fingern, links befindet sich die Elektroschock Elektronik mit den Knopfzellen.

Das ist nun eine gute Detailansicht: Auf dem Gehäuse sieht man die Markierung für den Plus Pol der Batterien, ein deutliches + springt einem ins Auge. Demnach muss in diese Richtung der Plus Pol der Knopfzellen zeigen. Nur dann erzeugt der Scherzartikel wieder einen Elektroschock :)

Nun geht es ans Eingemachte: Mit der Klinge des Küchenmessers drückt man nun von hinten durch den kleinen Schlitz direkt auf die Knopfzellen. Hier nun ein kleiner Comic:

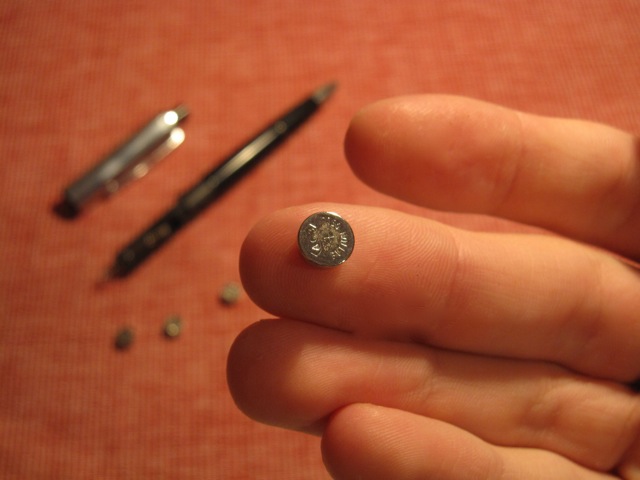

Die vier Batterien sind direkt in die Hand gefallen, Messer kann wieder entfernt werden.

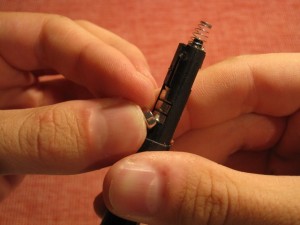

Darauf achten das alle Knopfzellen mit dem Pluspol nach oben schauen. Nur dann ist ein korrekter Aufbau einer hohen Spannung möglich!

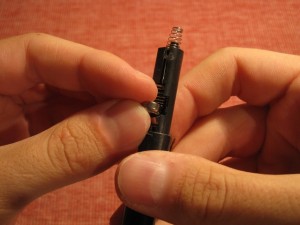

Letzte Batterie behutsam eindrücken, die eingebaute Feder drückt alle vier Batterien zusammen.

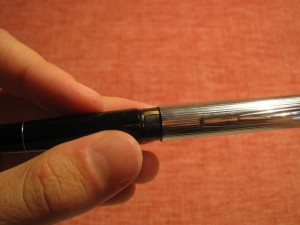

Beim Zusammenbau bitte auf den Kontakt achten. Dieser Kontakt ist mit dem Außengehäuse verbunden und überträgt die Hochspannung auf das Metallgehäuse. Bitte darauf achten das sich dieser Kontakt innen befindet. Einfach beim Zusammenschieben leicht draufdrücken, dann geht es fast wie von selbst.

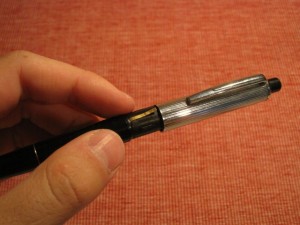

Nun einfach nur noch beide Hälften wie beim Auseinanderbau zusammenschieben und der Kulischocker ist wieder einsatzbereit. Je nach Qualität der Batterien kann es wieder auf die Jagd nach mehreren hundert Opfern gehen :)

Viel Spaß nun mit Deinem neu aufgeladenem Elektroschock Kugelschreiber!
